Концепт смесителя — современная эстетика без роста себестоимости
Смеситель с чистой современной формой, совместимый со стандартным картриджем и аэратором — замена за 10 минут без специалиста, пять вариантов отделки, одна CAD-модель под серийное производство.
Постановка задачи
Рынок смесителей делится на два чётких сегмента: дешёвые изделия с устаревшей эстетикой и дорогие дизайнерские изделия с проприетарными комплектующими. Средний производитель, который хочет предложить современный внешний вид без резкого роста цены — в тупике. Уникальный картридж означает уникальные запчасти, логистику, сервисные контракты. Всё это ложится в цену.
Задача концепта: доказать, что современный и чистый дизайн смесителя возможен без отказа от типового картриджа и аэратора. Корпус — новый, начинка — стандартная, замена — 10 минут своими руками.
Самое сложное в проектировании потребительских товаров — удержать равновесие между «хочу сделать красиво» и «это должно быть дёшево в производстве». В этом проекте внешняя геометрия продиктована внутренней: корпус проектировался вокруг стандартного картриджа, а не наоборот.
Анализ рынка и конкурентов
Перед эскизированием проведён анализ порядка 40 моделей смесителей в ценовом диапазоне от 3 000 до 25 000 рублей. Выявлены характерные паттерны дизайна: чрезмерная декоративность в нижнем ценовом сегменте (хромированные бороздки, имитация «металл») и минимализм с мягкими формами в верхнем.
Ключевой вывод: минималистичный дизайн верхнего ценового сегмента не требует сложных производственных операций — он требует точности исполнения стыков и высокого качества отделки. Именно отделка, а не геометрия, отделяет дешёвый смеситель от дорогого.
Конструктивные решения

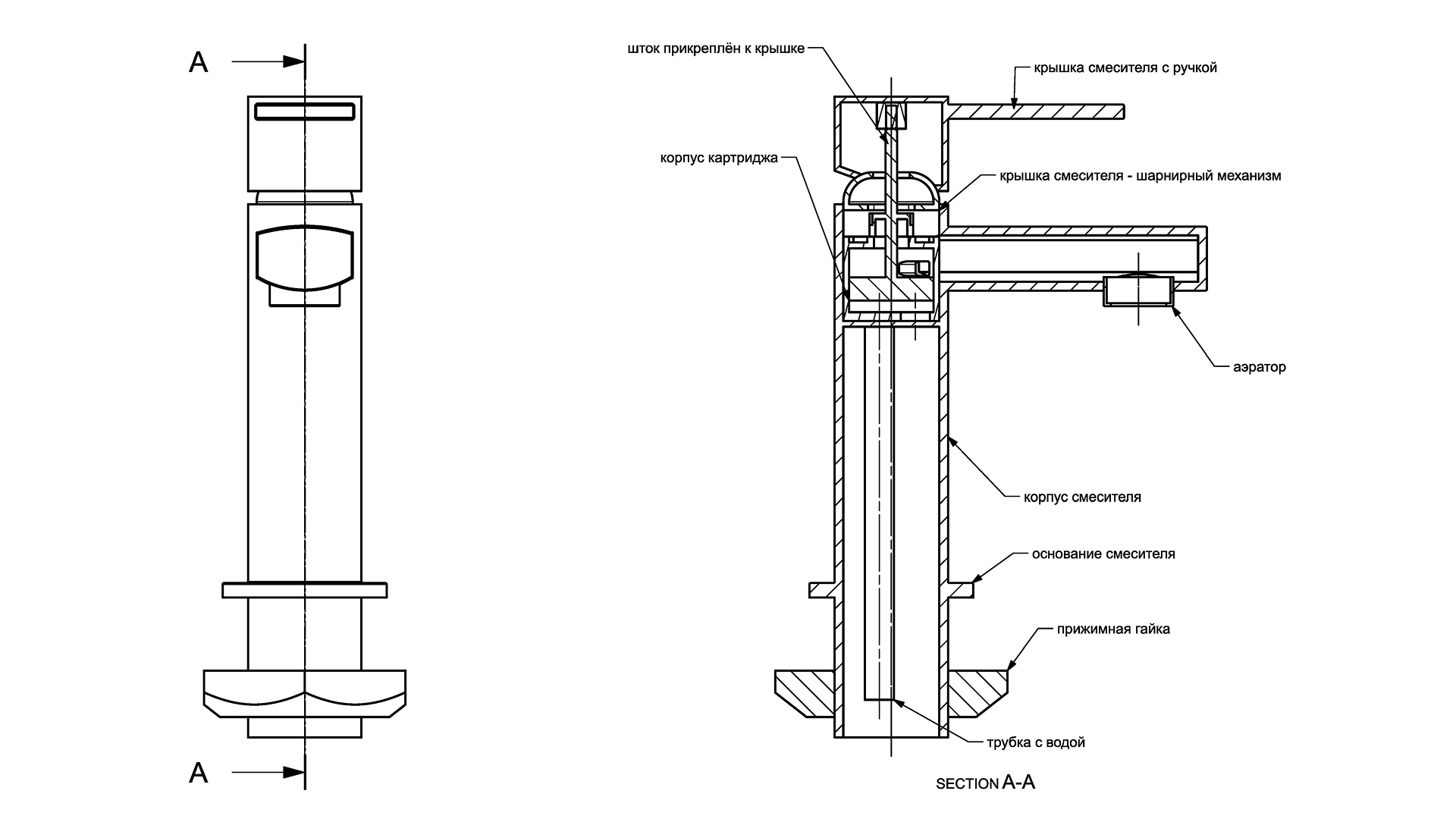

Корпус под стандартный картридж
Внутренняя геометрия корпуса спроектирована под стандартные размеры картриджа 35 мм и аэратора M24×1. Никаких проприетарных решений — картридж от любого производителя (Sedal, Kerox, ceramic disc-type) встаёт без переходников. Это принципиально: конечный покупатель может обслужить смеситель в любом сантехническом магазине без вызова мастера.
Посадочное место картриджа проработано с учётом допусков литья: стенки с правильным уклоном для извлечения из формы, рёбра жёсткости в местах максимальной нагрузки при затяжке гайки картриджа.
Рукоятка — эргономика поворота
Форма рукоятки обеспечивает два режима захвата: точное управление двумя пальцами (регулировка температуры смешанной воды) и силовое — всей ладонью (перекрытие при полностью открытом положении). Ребро на торце рукоятки — не декор: это тактильный ориентир, указывающий на текущее положение без визуального контроля.

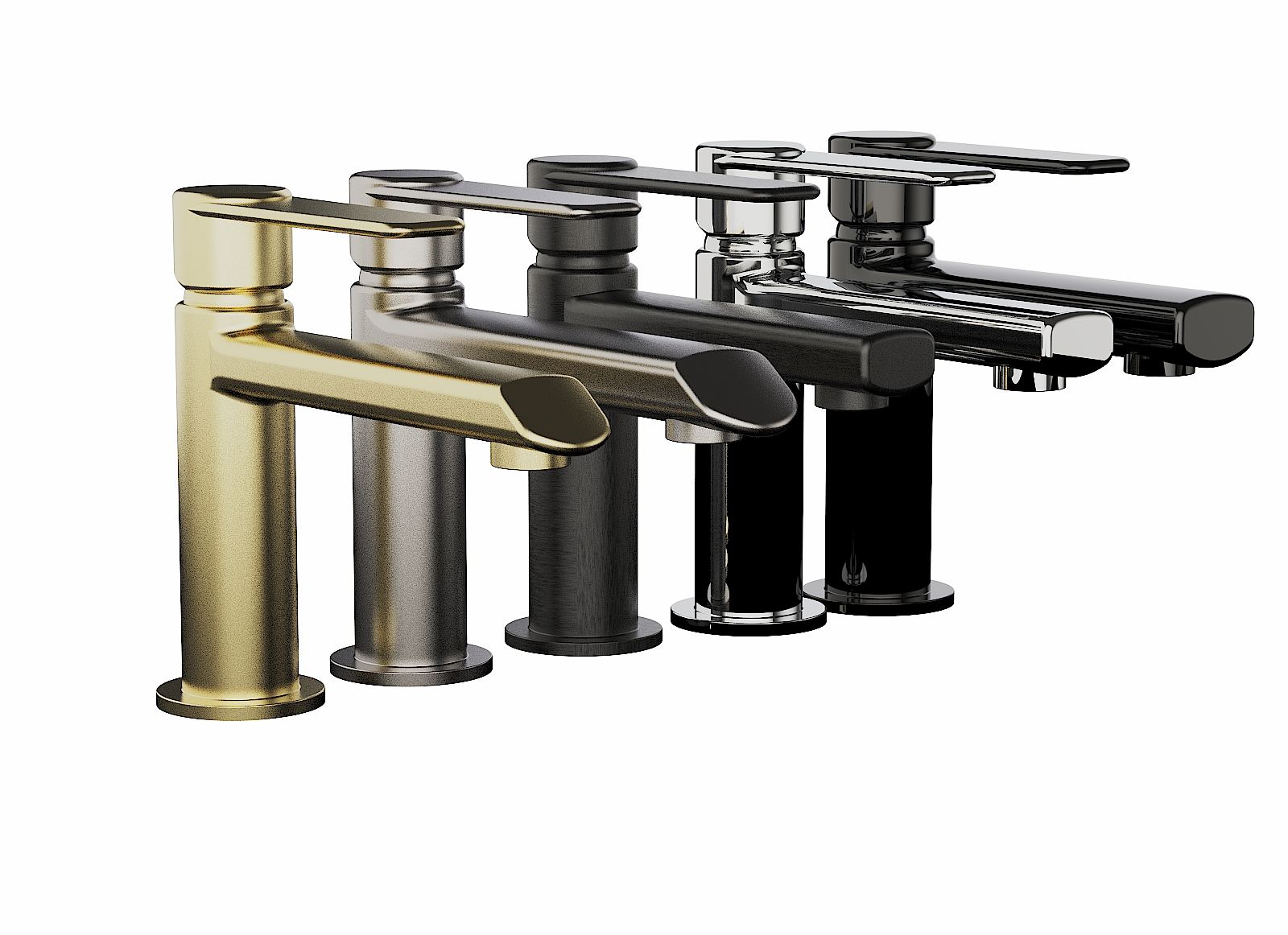

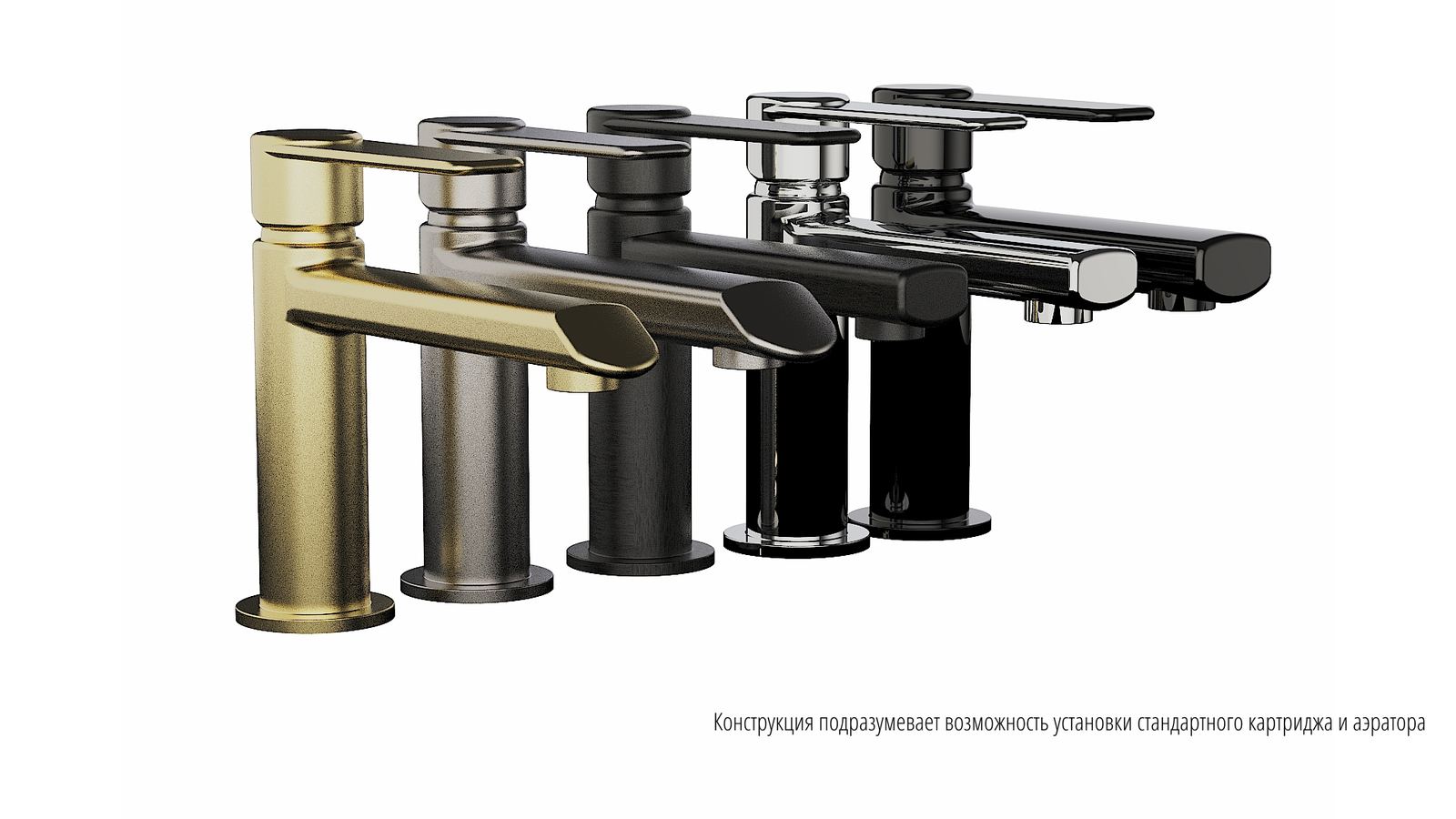

Пять отделок — одна форма
Концепт разработан в пяти вариантах поверхностной отделки: матовый чёрный, золото, пороховая бронза (gunmetal), хром, чёрный хром. Все варианты — гальваническое покрытие или PVD на одном и том же корпусе. Производитель получает линейку для разных ценовых сегментов без изменений в литьевой оснастке.
Выбор отделок не случаен: анализ поисковых запросов и трендов в категории «смеситель для ванной» показывает устойчивый рост интереса к матовым и темным покрытиям. Глянцевый хром — базовый вариант, остальные четыре покрывают актуальные тренды.
CAD-модель под производство
Модель в Siemens NX разработана с учётом технологии производства методом литья под давлением (die casting) из цинкового сплава (Zamak) — стандарт для смесителей среднего ценового сегмента.
Все углы уклона для извлечения из формы соблюдены. Критические стыки проработаны с допусками, обеспечивающими видимый зазор не более 0,3 мм после сборки — это граница между «дорого выглядит» и «дёшево выглядит». Резьбовые посадки аэратора и хвостовика — под стандартный метрический инструмент.
Визуализация и презентация
Рендеры выполнены в Keyshot с настройкой материалов для каждой отделки отдельно. Матовый чёрный требует одного подхода к освещению и отражениям, золото — совершенно другого: нужно показать тёплый металлический блеск, не уйдя в «дешёвое напыление». Каждая отделка снята в нескольких ракурсах: вид сбоку, три четверти сверху, деталь рукоятки.
Финальный пакет включает рендеры на нейтральном фоне (для каталога) и в интерьерном контексте (для маркетинговых материалов).
Результат
Концепт готов к передаче в производство. CAD-модель содержит все необходимые конструктивные элементы для разработки литьевой оснастки. Все внутренние узлы совместимы со стандартными комплектующими.
Проект доказывает ключевой тезис: современная эстетика и производственная эффективность — не взаимоисключающие требования. Пять отделок из одной модели дают производителю гибкость в позиционировании без капитальных вложений в новую оснастку.
Перенос метода на другие задачи
Подход «новый корпус — стандартная начинка» применим за пределами сантехники. Любое потребительское оборудование с устаревшим дизайном, у которого внутри стандартные компоненты — кандидат на такую же работу. Разница будет именно там, где она важна: в том, как продукт выглядит и как его воспринимают на полке. Не в том, как он работает, — там всё уже отработано.
