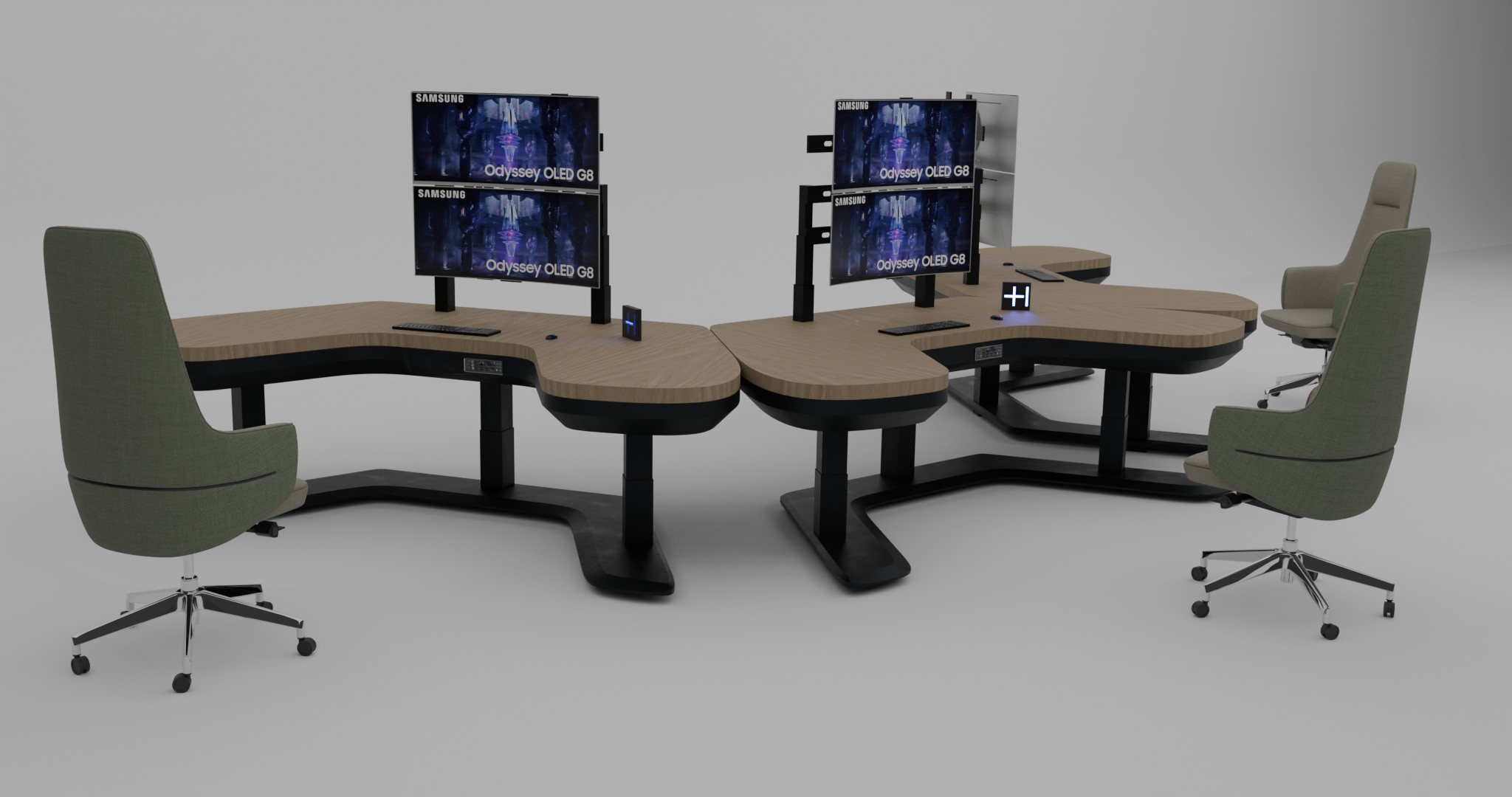

Silaron Operator Console — рабочее место оператора АСУ ТП
Разработка пульта для операторов промышленных систем управления с 8–12-часовыми сменами: эргономика, фирменный стиль T1 и инженерные решения, которые не требуют компромиссов.
Контекст задачи
Операторские пульты для систем диспетчеризации и управления — один из самых консервативных сегментов промышленного оборудования. Здесь доминирует функциональность в ущерб форме, а дизайн воспринимается как вторичный параметр. Однако именно за этими пультами люди проводят по 8–12 часов в сутки, принимая решения, которые влияют на безопасность и непрерывность производственных процессов.
Задача от клиента — компании T1, одного из крупнейших российских IT-холдингов — состояла в создании рабочего места оператора для системы Silaron. Требования выходили за рамки типичного ТЗ на оборудование: пульт должен был не просто работать, но отражать технологическую зрелость бренда и выделяться среди конкурентов на тендерных презентациях.
Деревянная столешница в операторском пульте — это не декор. Это материаловедческое решение: дерево снижает тактильную усталость при длительном контакте, не накапливает статику и психологически снижает уровень стресса в напряжённых рабочих сценариях.
Исследование и постановка проблем
Перед началом проектирования был проведён анализ существующих решений на рынке операторских рабочих мест — отечественных и зарубежных. Выявлены системные проблемы, повторяющиеся у большинства производителей.
Проблема 1: фиксированная геометрия под «среднего» оператора
Большинство промышленных консолей не предусматривают никакой регулировки без инструмента. Оператор с ростом 165 см и оператор с ростом 190 см вынуждены работать в одном и том же положении. На горизонте 8-часовой смены это прямо трансформируется в усталость, ошибки и риски для здоровья.
Проблема 2: укладка кабелей как послесловие
Типичный операторский пульт — это множество кабельных трасс, проложенных постфактум. Кабели стянуты хомутами, спрятаны под панелями или просто свисают снизу. При обслуживании оборудования это превращается в многочасовую головоломку.
Проблема 3: неровные полы промышленных помещений
Производственные и диспетчерские помещения редко имеют идеально ровный пол. Установка тяжёлого пульта требует подкладок, выравнивания, а иногда и сварочных работ. Это существенно удорожает монтаж.
Проблема 4: анонимный дизайн без связи с брендом
Оборудование одного производителя визуально неотличимо от другого. На тендерных показах и в маркетинговых материалах это существенный недостаток.
Проектные решения
Регулировка без инструмента — механика высоты

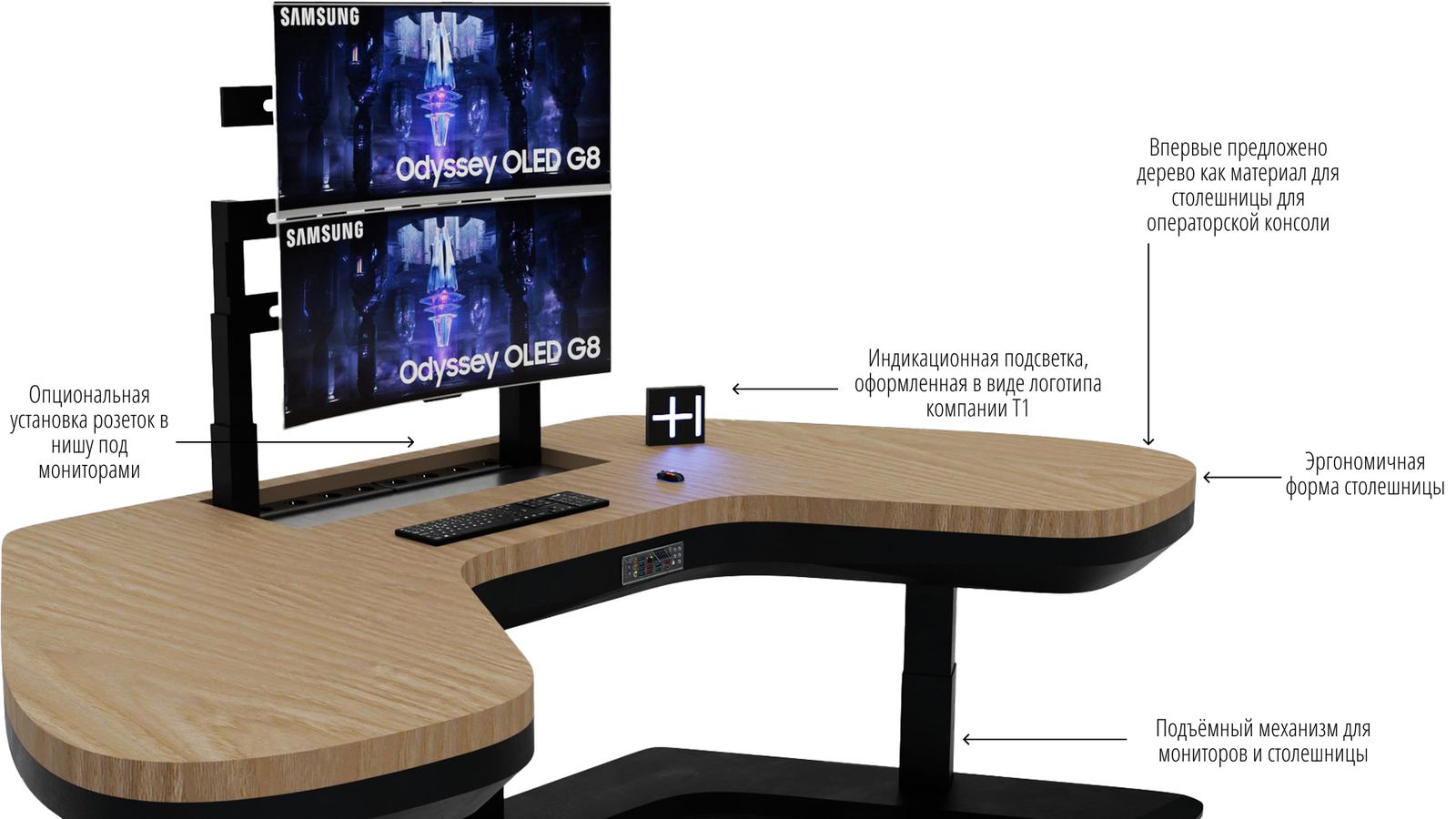

Столешница и мониторный кронштейн получили независимые механизмы плавной регулировки. Оператор настраивает рабочее место под себя без ключей и отвёрток, в течение нескольких секунд. Диапазон регулировки столешницы рассчитан под 5-й и 95-й перцентили по росту для российской популяции — то есть охватывает практически всех возможных пользователей.
Мониторный кронштейн регулируется по углу наклона и высоте независимо. Это важно, потому что оптимальное положение монитора зависит не только от роста, но и от индивидуальных особенностей зрения и рабочей позы.
Три опоры с независимой регулировкой

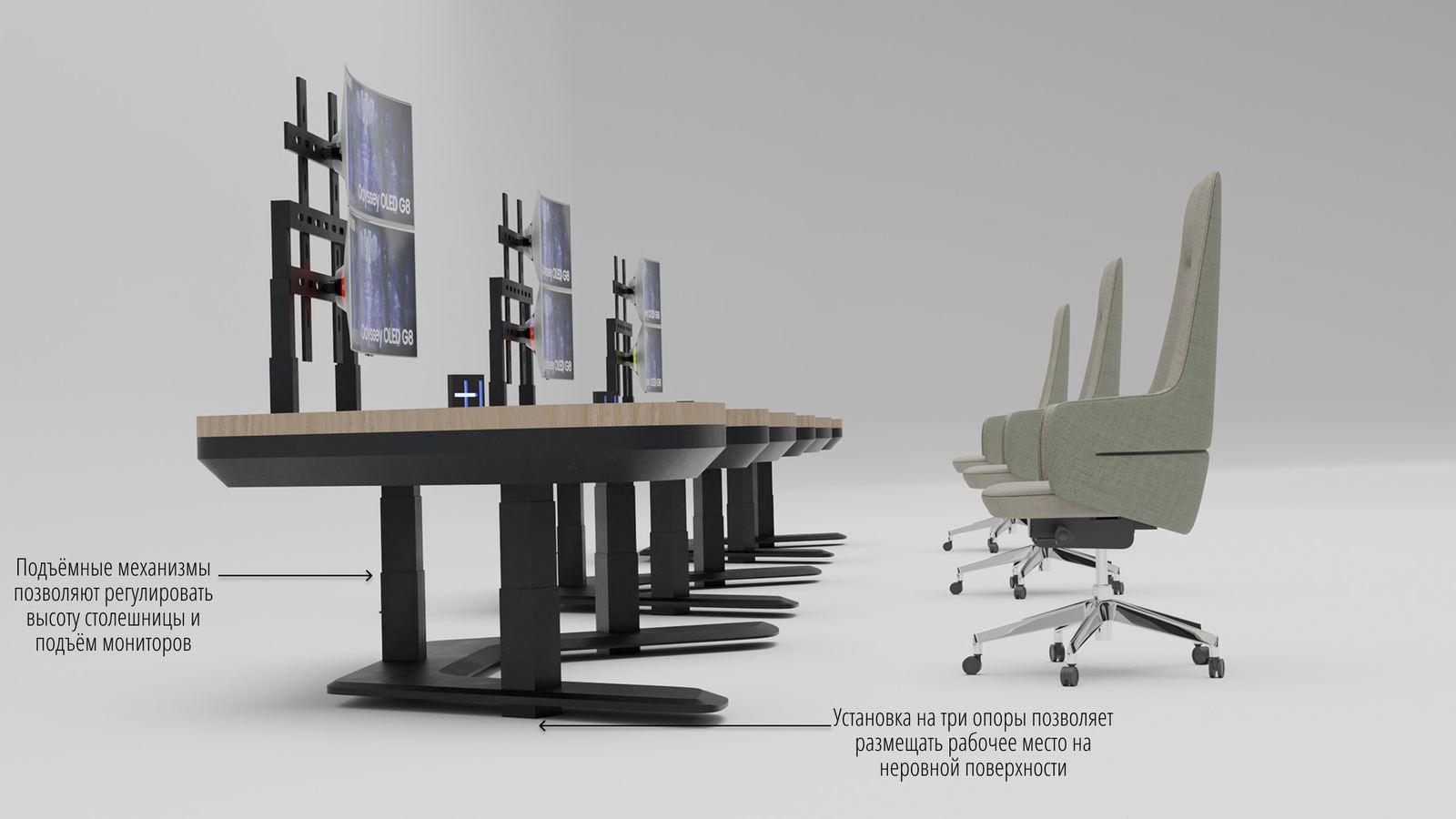

Вместо традиционной четырёхточечной опоры — три точки с независимой регулировкой по высоте. Три точки однозначно определяют плоскость: пульт гарантированно стоит без качания на любом полу, включая неровный промышленный. Регулировка каждой опоры — поворотным механизмом без специального инструмента, шаг 1 мм.
Металлический кабельный лоток с быстрым доступом
Кабельная трасса встроена в конструкцию с самого начала, а не добавлена постфактум. Металлический лоток проходит через всю нижнюю часть пульта, закрыт съёмной крышкой на четырёх защёлках. Доступ к кабелям — за 30 секунд, без инструмента. Трасса рассчитана на весь предполагаемый объём проводки плюс 30% запас для будущих расширений.
Деревянная столешница — материал с инженерным обоснованием
Столешница из массива дерева с покрытием — первое применение этого материала в операторских консолях подобного класса. Решение обосновано несколькими факторами: дерево тёплое на ощупь в отличие от металла и пластика, что снижает тактильную усталость при постоянном контакте запястий. Оно не накапливает статическое электричество. Наконец, психофизиологические исследования показывают, что природные материалы в рабочей среде снижают субъективный уровень стресса.
Покрытие подобрано с учётом требований к износостойкости промышленного оборудования — стол выдерживает механические нагрузки, характерные для операторской работы.
Индикаторная подсветка в форме логотипа T1
Фирменный элемент брендинга встроен в конструкцию функционально, а не декоративно. Световая полоса в форме логотипа T1 выполняет роль индикатора статуса системы: цвет и характер свечения сигнализируют о состоянии подключённой SCADA-системы. Бренд читается, но не мешает работе.
Процесс проектирования
Работа прошла полный дизайн-цикл: от исследования и эскизирования до финальных рендеров и инженерных материалов для передачи в производство.
На этапе эскизирования было проработано более 20 концептов в различных стилевых направлениях — от строгого индустриального минимализма до более сложных форм с выраженной пластикой. Отбор происходил по критериям производимости, соответствия бренду T1 и эргономической логике.
CAD-модель в Siemens NX разрабатывалась параллельно с эскизами на ключевых этапах, что позволило на раннем этапе выявить и устранить конфликты геометрии — например, в механизме регулировки столешницы, где первоначальная кинематическая схема приводила к люфту при крайних положениях.
Финальные рендеры в Keyshot выполнены с учётом реальных условий освещения операторских помещений: контрастный искусственный свет, тёмный фон. Материалы настроены так, чтобы дерево читалось тепло, металл — технологично, а световая полоса выделялась без засвечивания кадра.
Эргономические расчёты
Все ключевые геометрические параметры пульта обоснованы эргономическими расчётами согласно ГОСТ 12.2.032-78 «Рабочее место при выполнении работ сидя» и международным стандартам ISO 9241. Высота столешницы, угол наклона мониторов, расположение органов управления — каждый параметр привязан к антропометрическим данным.
Особое внимание уделено зоне досягаемости рук: все часто используемые органы управления расположены в зоне оптимальной досягаемости (радиус до 400 мм от центра тела), редко используемые — в зоне максимальной досягаемости (до 600 мм).
Результат
Решение прошло полный дизайн-цикл — от исследования и эскизирования до финальных презентационных рендеров и пакета инженерной документации. Все ключевые проектные решения подкреплены эргономическими расчётами и обоснованием выбора материалов.
Пульт Silaron решает системные проблемы рынка операторских рабочих мест: адаптируется к разным операторам без инструмента, устанавливается на неровный пол, скрывает кабели и несёт фирменный стиль T1 функциональными, а не декоративными средствами.
Чему учит этот проект
Главный вывод — в промышленном дизайне техническое образование меняет природу диалога с командой разработчиков. Когда дизайнер понимает кинематику механизма регулировки, он не предлагает «сделать плавнее» — он указывает на конкретный тип направляющей и объясняет, почему существующая даёт люфт. Переговоры становятся короче, результат точнее.
Второй вывод касается материалов. Дерево в промышленном оборудовании — на первый взгляд провокационное решение. Но именно нетипичность выбора, подкреплённая инженерным обоснованием, стала одним из самых сильных элементов концепции. Клиент получил аргумент, который работает на тендере.
